C6555球面车床全面介绍

一、概述

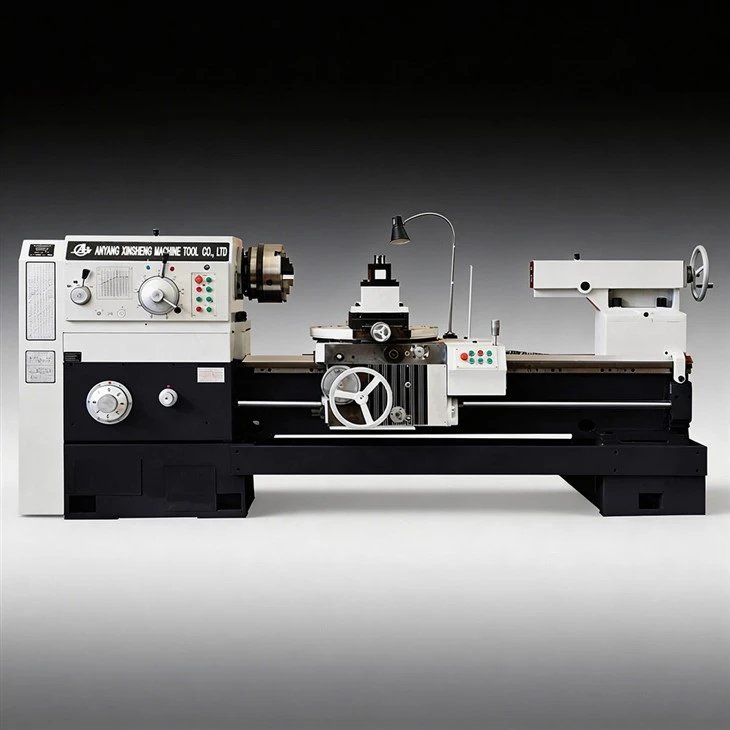

C6555型球面车床是由安阳鑫盛机床股份有限公司生产的一种高精度卧式车床，主要用于球面零件的加工。该机床集车削与磨削功能于一体，能够完成外球面的半精加工、精加工以及精磨工序，广泛应用于机械制造、冶金设备、能源设备等领域。

该设备在设计上采用高刚性结构和先进制造工艺，具有加工精度高、稳定性强、适应性广等特点，是球面类零件加工的重要装备。

二、主要用途与加工能力

C6555机床专门用于球面工件的加工，具有以下加工能力：

• 外球面半精车与精车
• 球面磨削加工
• 高精度曲面成型加工

在加工精度方面，该机床表现优异：

这些指标表明该机床能够满足高精度零件加工的需求。

三、结构特点

1. 床身结构

机床采用高抗扭刚性的水平床身，使用优质铸铁制造，并经过导轨淬火处理：

• 床身宽度：550 mm
• 导轨耐磨性强，精度保持性好
• 具有良好的抗振性能

2. 导轨系统

导轨副采用聚四氟乙烯（PTFE）软带：

• 减少摩擦
• 提高耐磨性
• 增强吸振能力
• 延长使用寿命

3. 主轴系统

主轴采用三支撑结构：

• 刚性高，适合重切削
• 主轴通孔直径达 Φ100 mm
• 提供强大的加工能力

4. 调速系统

• 机床配备18级转速调节：
• 转速范围：6–800 r/min
• 反转转速：11–838 r/min

可根据加工需求灵活调整

5. 磨削装置

机床配备砂轮磨削系统：

• 砂轮直径：300 mm
• 最大磨削量：0.04 mm
• 支持高精度精加工

四、主要技术参数

1. 尺寸参数

2. 主轴参数

• 主轴孔径：Φ100 mm
• 顶尖锥度：莫氏5号
• 转速级数：18级

3. 刀架参数

• 最大刀具尺寸：32×35 mm
• 回转角度：±90°
• 上刀架行程：175 mm

4. 电机系统

五、传动与进给系统

C6555机床采用复杂而高效的传动系统，包括：

• 主轴箱传动系统
• 进给箱传动机构
• 挂轮箱与溜板箱系统

进给特点：

• 64种进给方式
• 进给范围广（0.0002856～0.06945792弧度/转）
• 支持快速进给（430°/min）

该系统可满足不同加工精度和工艺需求。

六、液压与润滑系统

1. 液压系统

液压系统主要用于：

• 主轴正反转控制
• 制动控制
• 润滑供油

主要组件包括：

• 齿轮泵（2.45 MPa）
• 电磁换向阀
• 压力调节阀
• 滤油器

2. 润滑系统

采用集中润滑方式：

• 主轴箱与进给箱循环润滑
• 导轨采用油池+毛线供油
• 使用L-AN 32或46机油

良好的润滑系统可有效延长机床寿命。

七、电气系统

机床支持多种电压标准：

• 220V / 380V / 440V / 660V
• 频率：50Hz 或 60Hz

主要功能包括：

• 主电机控制
• 冷却系统控制
• 快速移动控制
• 主轴正反转控制

此外，系统具备完善的安全保护措施，如接地保护、电气检测等。

八、安装与调试

1. 安装要求

• 必须安装在坚固的混凝土基础上
• 使用楔铁调整水平
• 精度需符合出厂标准

2. 调试流程

• 检查润滑系统
• 手动测试各机构
• 空载运行试验
• 逐步提升转速

正确安装是保证机床精度的关键。

九、维护与保养

日常维护要点：

• 定期更换润滑油（160h / 320h）
• 清洁导轨与切屑
• 检查皮带松紧
• 保持机床清洁

注意事项：

• 禁止使用不合格润滑油
• 避免超负荷加工
• 停机时必须切断电源

十、安全操作规范

操作人员必须遵守以下原则：

• 穿戴防护装备
• 不得触碰运转部件
• 工件必须夹紧
• 禁止高速状态下换挡
• 出现异常立即停机

安全操作是保障人员与设备的重要前提。

十一、常见故障与处理

十二、总结

C6555球面车床是一种高性能、高精度的专用机床，具备以下优势：

• 强大的球面加工能力
• 稳定可靠的结构设计
• 完善的液压与润滑系统
• 多功能加工能力

其在现代机械制造中具有重要地位，特别适用于高精度球面零件的批量生产与精密加工。
